Jakie badania stosuje się w kontroli odlewów żeliwnych?

Kontrola jakości odlewów żeliwnych to fundament pewnej i niezawodnej produkcji. W nowoczesnej odlewni dokładne badania materiałów i gotowych komponentów są integralnym elementem łańcucha technologicznego – od wytopu i przelewania metalu po realizację zamówienia klienta. Ścisła kontrola parametrów zapewnia powtarzalność cech technicznych, zgodność z normami oraz bezpieczeństwo eksploatacji w zastosowaniach przemysłowych, motoryzacyjnych czy kolejowych.

Chemiczna analiza składu materiałowego – podstawa jakości odlewu

Podstawowym etapem kontroli odlewów żeliwnych jest analiza składu chemicznego stopu. Wyspecjalizowane laboratoria wyposażone w spektrometry emisyjne badają zawartość kluczowych pierwiastków takich jak węgiel, krzem, mangan czy siarka, aby upewnić się, że metal spełnia wymagania specyfikacji technicznej. Analiza chemiczna jest wykonywana zarówno dla stopionego metalu przed zalaniem formy, jak i dla gotowego odlewu; ma to fundamentalne znaczenie dla właściwości mechanicznych i strukturalnych żeliwa, a także dla jego zachowania w konkretnych warunkach pracy.

Badanie krzywej krzepnięcia metalu pozwala ocenić charakterystyki fazowe stopu, co ma wpływ na właściwości mechaniczne oraz mikrostrukturę materiału. Nowoczesne analizatory krzywej krzepnięcia są częścią wyposażenia profesjonalnych działów kontroli jakości odlewów.

Badania mechaniczne i metalograficzne – wytrzymałość i struktura materiału

Drugim kluczowym obszarem kontroli są badania własności mechanicznych i metalograficznych. Maszyny do testów wytrzymałościowych oraz przyrządy do pomiaru twardości oceniają, czy odlew ma właściwe parametry nośne, odporność na odkształcenia oraz twardość powierzchniową – wszystko to decyduje o jakości produktu końcowego i jego trwałości w eksploatacji.

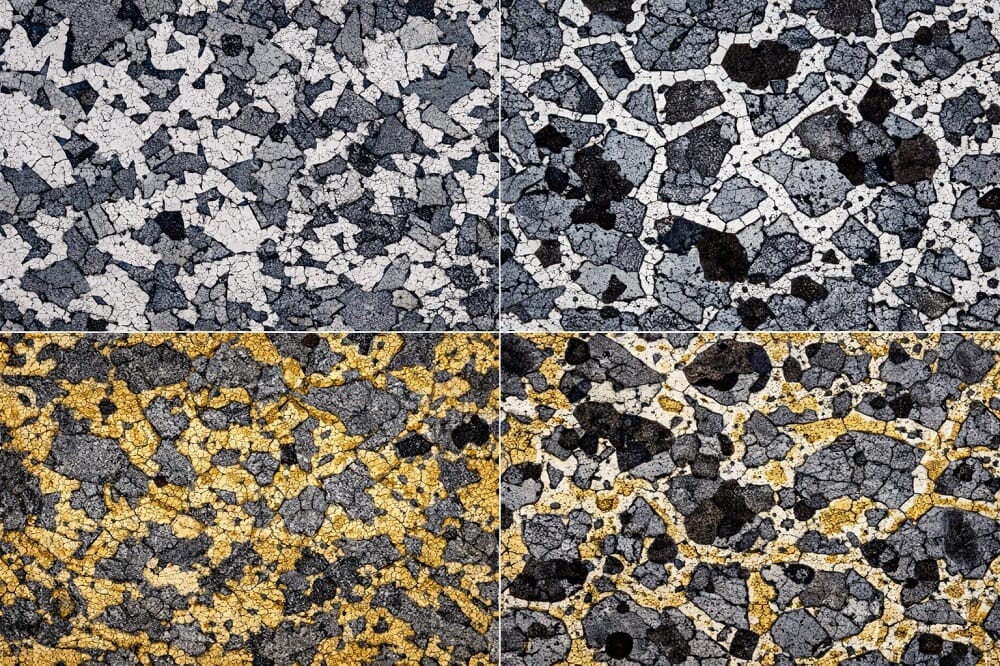

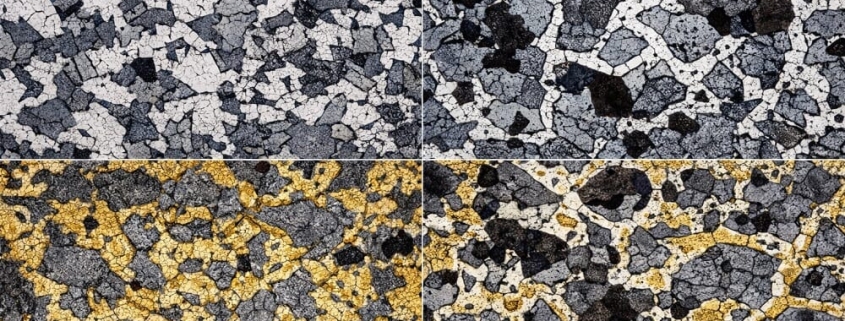

Analiza mikrostruktury żeliwa pod mikroskopem metalograficznym pozwala ocenić kształt, rozmiar i rozmieszczenie grafitu oraz fazy osnowy w materiale. Struktura mikrokrystaliczna decyduje o właściwościach mechanicznych odlewu – np. o odporności na pękanie lub odkształcenie – dlatego jest ona kluczowym kryterium odbioru jakościowego.

Badania nieniszczące – wykrywanie wad wewnętrznych i powierzchniowych

Nowoczesna kontrola odlewów żeliwnych nie może obyć się bez badań nieniszczących (NDT), które pozwalają wykrywać wady wewnętrzne i powierzchniowe bez uszkadzania komponentów. Chociaż strona odlewnia.com.pl koncentruje się głównie na badaniach laboratoryjnych, schemat produktów kontroli jakości obejmuje także metody NDT stosowane w branży.

Do najczęściej stosowanych technik nieniszczących zalicza się badania wizualne (VT), badania magnetyczno-proszkowe (MT) badania penetracyjne (PT), a także badania ultradźwiękowe (UT) i radiografię rentgenowską (RT). Badania wizualne pozwalają wykrywać wady zewnętrzne i powierzchniowe. Często realizuje się je za pomocą mikroskopów lub narzędzi powiększających. Badania magnetyczno-proszkowe natomiast umożliwiają wykrycie pęknięć powierzchniowych i bliskopowierzchniowych w materiałach ferromagnetycznych. Skuteczne są również badania penetracyjne wykonywane za pomocą barwników, które wskazują uszkodzenia powierzchniowe na odlewach. W procesach kontroli jakości odlewów żeliwnych wykorzystuje się również badania rentgenowskie i radiografię rentgenowską, które pozwalają wykryć nieciągłości wewnętrzne i dają możliwość zidentyfikowania wtrąceń, pęcherzy gazowych lub pęknięć ukrytych pod powierzchnią.

Te metody, stosowane indywidualnie lub w kombinacji, wykorzystują fale ultradźwiękowe, cząstki magnetyczne, barwniki lub promieniowanie rentgenowskie, co gwarantuje wykrycie defektów, które nie są widoczne gołym okiem.

Kontrola wymiarowa i identyfikowalność

Kompleksowa kontrola odlewów, oprócz badań materiałowych i mechanicznych obejmuje precyzyjny pomiar wymiarów gotowych produktów. Wykorzystanie zaawansowanych ram pomiarowych, maszyn współrzędnościowych (CMM) oraz skanerów 3D sprawia, że parametry geometryczne są weryfikowane z najwyższą dokładnością. Dzięki temu klient otrzymuje odlew zgodny z dokumentacją techniczną, a odlewnia może udokumentować powtarzalność procesu i identyfikowalność produkcji nawet w dużych seriach.

Wysoki poziom kontroli jakości jest potwierdzany certyfikatami zgodności oraz certyfikatami systemów zarządzania, takimi jak ISO 9001, które poświadczają, że zarówno badania, jak i proces produkcji są wykonywane zgodnie z międzynarodowymi standardami.
